А. А. Ислам, В. И. Пронин, Д. В. Медведев
ВведениеСтроительная отрасль всегда была одной из самых сложных и требовательных к соблюдению норм и правил. В связи с этим, использование современных технологий и инструментов становится необходимым для оптимизации процессов и повышения эффективности работы. Среда общих данных (СОД) играет важную роль в координации и управлении строительными проектами, предоставляя централизованную платформу для обмена информацией и сотрудничества между всеми заинтересованными сторонами. СОД обеспечивает комплексный набор функций и инструментов, выходя за рамки специализированного программного обеспечения, эти особенности могут помочь решить более широкий спектр задач на различных этапах строительного проекта. В данной статье рассматриваются некоторые функции СОД, которые могут быть востребованы на строительной площадке.Перечень сокращенийОКС – объект капитального строительства
СОД – среда общих данных
ИС – информационная система
ЦИМ - цифровая информационная модель
ЭЦП - электронная цифровая подпись
ПЭП - простая электронная подпись
Определение понятийТехнологии информационного моделирования есть способ преобразования информации об объекте капитального строительства в информационную модель/модели ОКС, путем построения взаимосвязей внутри и между различными информационными частями посредством использования среды общих данных. [1]
Среда общих данных (СОД) — это единый программно-технический комплекс для совместной работы участников проекта с информационными моделями на всех стадиях жизненного цикла. [1] Хотя СОД, в основном, ассоциируется с проектированием и разработкой, она также может предоставлять ценные функции для строительной площадки.
Функции СОД, которые могут быть востребованы на строительной площадке
Важно отметить, что эти функции не относятся к специализированному программному обеспечению, предназначенному для проведения строительного контроля. Однако, их можно использовать для поддержки задач, связанных со стройконтролем, таких как управление документами, контроль версий и координацию работ. Ниже приведены некоторые инструменты/функции СОД, которые особенно востребованы на площадке:
Штамп «В производство работ» — это цифровая подпись, которая указывает, что документ был одобрен для использования на строительной площадке. Этот штамп помогает предотвратить использование устаревших или неутвержденных документов, которые могут привести к дорогостоящим ошибкам. [2]

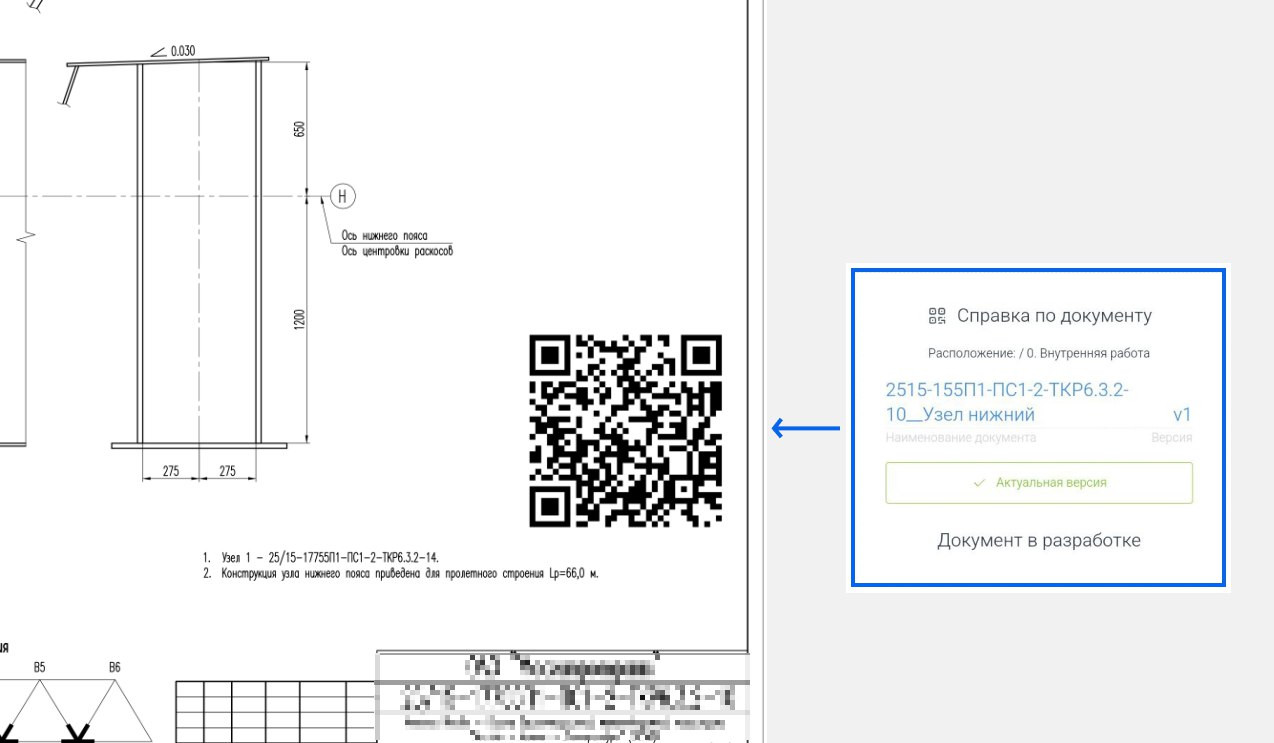

Рис. 1. Пример реализации штампа в производство работ через QR-код и отображение его на экране смартфона.
QR-коды — это двухмерные штрих-коды, которые можно использовать для быстрого и простого доступа к информации. [3] На строительной площадке QR-коды можно использовать для доступа к чертежам, спецификациям и другой важной информации. На рис. 2 представлен пример функционирующего кода, отсканировав который, можно получить информацию о состоянии документа, а при наличии доступа к СОД, по гиперссылке перейти к самому документу.
Рис. 2. Пример QR-кода на документации.
QR-коды СОД может проставлять на документацию автоматически. Эта возможность позволяет специалистам, которые работают на площадке с распечатанными документами мгновенно проверять актуальность и легитимность документа, который находится у них в руках. Для этого специалисту не нужно иметь аккаунт в среде общих данных, достаточно навести камеру смартфона на QR-код документа. На экран смартфона будет выведена информация об актуальности документа и его статусе.
Используя этот инструмент на строительной площадке, можно легко избежать ситуации, когда какие-то работы производятся по устаревшим документам.
Электронная цифровая подпись (ЭЦП) — ЭЦП обеспечивает безопасный и юридически связывающий способ подписывать и утверждать документы в электронном виде. Некоторые системы позволяют подписать документ простой электронной подписью (ПЭП), или квалифицированной электронной подписью, без необходимости интеграций со специализированным ПО (рис.3). Это устраняет необходимость в физических подписях, ускоряет рабочие процессы и гарантирует подлинность документов. [4]
Рис.3. Пример реализации ПЭП и ЭЦП в СОД.
Задачи цифровизации строительной отрасли включают в себя уход от использования бумажных документов при передаче документации от одного участника проекта другому. При передаче документов в электронном виде требуется обеспечить легитимность, которая смогла бы заменить собой наличие "синих" печатей на бумажных документах.
На данный момент развития технологий электронная подпись является принятой заменой физическим печатям. Ее использование наравне или вместо печатей становится все более распространено.
Обмен документацией в электронном виде с использованием цифровых подписей значительно ускоряет прохождение информации внутри проекта ОКС, что позволяет серьезно сократить общие сроки проекта.
Мобильные приложения, или адаптивная вёрстка позволяют пользователям СОД получать доступ к информации и обмениваться ею на ходу. Это особенно полезно на строительной площадке, где работникам часто приходится перемещаться между разными частями объекта. [5]
Интеграция с другими системами: СОД можно интегрировать с другими системами, такими как программное обеспечение для управления строительством, планированием и аналитикой. [6] Это позволяет пользователям легко обмениваться информацией между разными системами. В настоящее время наиболее применимым способом интеграции является использование API. [7]
Преимущества использования СОД на строительной площадке.Использование СОД на строительной площадке может принести ряд преимуществ, в том числе:
- СОД может помочь повысить эффективность на стройплощадке, предоставляя работникам быстрый и простой доступ к необходимой документации.
- СОД может помочь улучшить координацию на строительной площадке, обеспечивая централизованное место для обмена информацией.
- СОД может помочь снизить риски на строительной площадке, обеспечивая более эффективный контроль качества и управление документами.
- СОД может помочь повысить согласованность на строительной площадке, предоставляя всем заинтересованным сторонам доступ к одним и тем же актуальным данным.
ЗаключениеСОД может быть ценным инструментом для строительных проектов любого размера. Предоставляя ряд функций, которые могут поддержать задачи, связанные со стройконтролем, СОД может помочь повысить эффективность, улучшить координацию, снизить риски и повысить прозрачность на строительной площадке.
ООО «Ингипро» является партнером Университета Минстроя НИИСФ РААСН.
